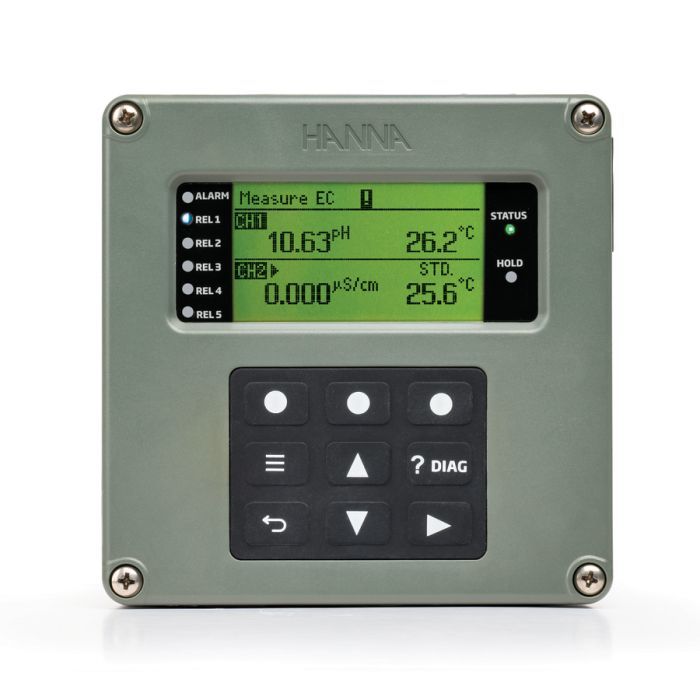

Dvokanalni univerzalni procesni kontroler za industrijske primene -HI520
HI520 je napredni kontroler procesa koji se može konfigurisati za aplikacije koje zahtevaju praćenje i/ili kontrolu četiri glavna parametra analize vode: pH, ORP, provodljivost i rastvoreni kiseonik.
- Vodootporno IP65 (Nema 4X) kućište
- Višebojni LED indikatori statusa i zvučni alarm
- Dostupni su univerzalni kompleti za montažu sa opcijama za montažu na zid, cevi i panele
(Svi kompleti za montažu moraju se naručiti posebno)
HI520 je napredni kontroler procesa koji se može konfigurisati za aplikacije koje zahtevaju praćenje i/ili kontrolu četiri glavna parametra analize vode: pH, ORP, provodljivost i rastvoreni kiseonik. Ovaj kontroler ima ulaz(e) digitalne sonde koji automatski detektuje i ažurira kontroler sa parametrom koji meri.
HI520 je Hannin prvi procesni kontroler sa dvostrukim ulazom koji prihvata praktično svaku kombinaciju kompatibilnih sondi. Dizajnirani da se prilagode jedinstvenim zahtevima kontrole procesa, korisnici imaju mogućnost da omoguće ili onemoguće svaki kanal nezavisno.
Dodatno, HI520 uvodi poboljšanu industrijsku kontrolu upravljanjem sistemom kontrolne petlje pri čemu korisnici imaju opciju da pokreću kontrolu kanala bilo nezavisno ili da se konfigurišu tako da se aktivira sekvencijalno kada dostignu zadatu tačku(e) drugog kanala (1, 2 ili oba) . Uređaj upravlja logičkim kanalom sa ugrađenim matematičkim funkcijama. Ova funkcija je namenjena kada kontroler radi kao analizator za praćenje visokih/niskih nivoa parametara između dva identična ulaza sa identičnim mernim konfiguracijama.
Kontrolni režimi
Zadate tačke za regulacione operacije mogu se konfigurisati tako da budu uključene/isključene, proporcionalne ili PID tipove kontrole. Fleksibilnost u programiranju omogućava fino podešavanje zadate tačke koja se održava uz čvrstu kontrolu.
Funkcija zadržavanja
Zadržavanje se takođe može pokrenuti ručno i korišćenjem eksternog digitalnog ulaza za onemogućavanje režima kontrole prilikom obavljanja održavanja.
Podesivi Alarmni Sistem
Može se konfigurisati za podešene tačke i temperaturu ili aktivirati nenormalnim radom, crvena LED lampica alarma će treptati i lako se može videti iz daljine. Svi releji konfigurisani za kontrolu su deaktivirani dok se stanje alarma ne reši.
Ciklus automatskog čišćenja
Funkcija čišćenja omogućava mogućnost programiranja jednog ili više ciklusa pranja i korišćenja releja za aktiviranje ventila, pumpi ili komprimovanog vazduha na osnovu tipa pranja koji je potreban za održavanje sondi za pouzdane rezultate
Releji
Dostupan sa do pet kontrolnih i jednim alarmnim elektromehaničkim relejima.
Analogni izlazi
Do četiri galvanski izolovana analogna izlaza za kontrolu pumpi i ventila.
Digitalni RS485 izlaz
Može da u nizu poveže do 32 uređaja sa sistemom za daljinsko praćenje.
Digitalni ulazi
Dva digitalna ulaza dostupna za režime uključujući onemogućavanje, čišćenje i stavljanje kontrolera u stanje čekanja
Veliki LCD Ekran
LCD prikazuje informacije o merenju zajedno sa indikatorima potencijalnih problema. Taster DIAG zatim pruža detalje o problemu.
Evidentiranje podataka
uvajte informacije u intervalima koji se mogu birati zajedno sa podešavanjima kontrole releja i podacima o kalibraciji. Do 100 lotova, od kojih svaki ima 8600 zapisa.
Dugme za pomoć
Korišćenje dugmeta za pomoć i dijagnostiku (? DIAG) pružiće informacije u vezi sa greškama ili u režimu podešavanja, informacije o podešavanjima.
|
ŠIFRA |
HI520 |
|
|
Nziv proizvoda |
Dvokanalni univerzalni procesni kontroler za industrijske primene - HI520 |
|
|
Poruka o stanju na zalihama |
Isporučuje se u roku od 24 sata (radnim danima) |
|
|
Zahtev za ponudom |
Ne |
|
|
Kanali |
2 |
|
|
Ekran |
Grafički LCD, 128 x 64 pixel B/W sa pozadinskim osvetljenjem |
|
|
Digitalni ulazi |
2 nezavisna, galvanski izolovana ulaza (konfigurišući za držanje i čišćenje functions) |
|
|
On state |
5 do 24 Vdc, niskog ili visokog nivoa aktivnog |
|
|
Analogni izlazi |
2 ili 4 nezavisna, galbvanski izolovona izlaza 0 – 22 mA |
|
|
Digitalna Komunikacija |
RS485 serijski port - Daljinsko nadgledanje i kontrola USB-C porta - Preuzimanje datoteka evidencije i nadogradnja firmvera |
|
|
Releji |
Do 5 releja (nezavisno podesivi za procesne varijable, Hold & Cleaning functions |
|
|
Osigurač zaštićen |
5A, 250V spori fitilj |
|
|
Alarmni relej za sve merne alarme |
Elektromehanički relej SPDT kontakt izlaz 5A – 250 Vac; 5A – 30Vdc (resistive load) Fuse protected |
|
|
Evidentiranje podataka |
Dnevnik intervala, do 100 datoteka, maksimalno 8600 zapisa na svakoj sačuvanoj datoteci. Kada se dostigne maksimalno ograničenje od 100 sačuvanih datoteka, najnovija datoteka će automatski izbrisati najstariju. |
|
|
Napajanje |
100 – 240 Vac ±10%; 50/60 Hz; 15VA; zaštićen osiguračem (2A, 250V spor blow fuse) |
|
|
Potrošnja struje |
15VA |
|
|
Kategorija instalacije |
II |
|
|
Radna sredina |
-20 do 50 ºC (-4 do 122 ºF); maksimum 100% RH bez kondenzacije |
|
|
Zaštita* |
Jedno kućište ½ DIN, tip 4Ks, IP65 zaštita od ulaska |
|
|
Weight |
Okvirno 1.6 kg (3.5 lb.) |
|
|
Dimensions |
Širina |
|
|
Visina |
144.0 mm (5.7”) |
|
|
Dubina |
151.3 mm (6.0”) |
|
|
Hsn Šifra |
90275090 |
|
